Problemstellung

Bei einem Futterrobotter auf einem Hof ist ein Teil der Verkleidung herausgebrochen. Da dahinter sensible Elektronik verläuft, musste ein Ersatzteil her.

Workflow

Zuerst wurde der Roboter mit der kostenlosen App “3D scanner App” gescannt um spätere Messungen zu vereinfachen. Danach konnte das 3D Modell exportiert und in Fusion360 importiert werden. Dadurch konnte das Ersatzteil leichter designt und anschließend gedruckt werden.

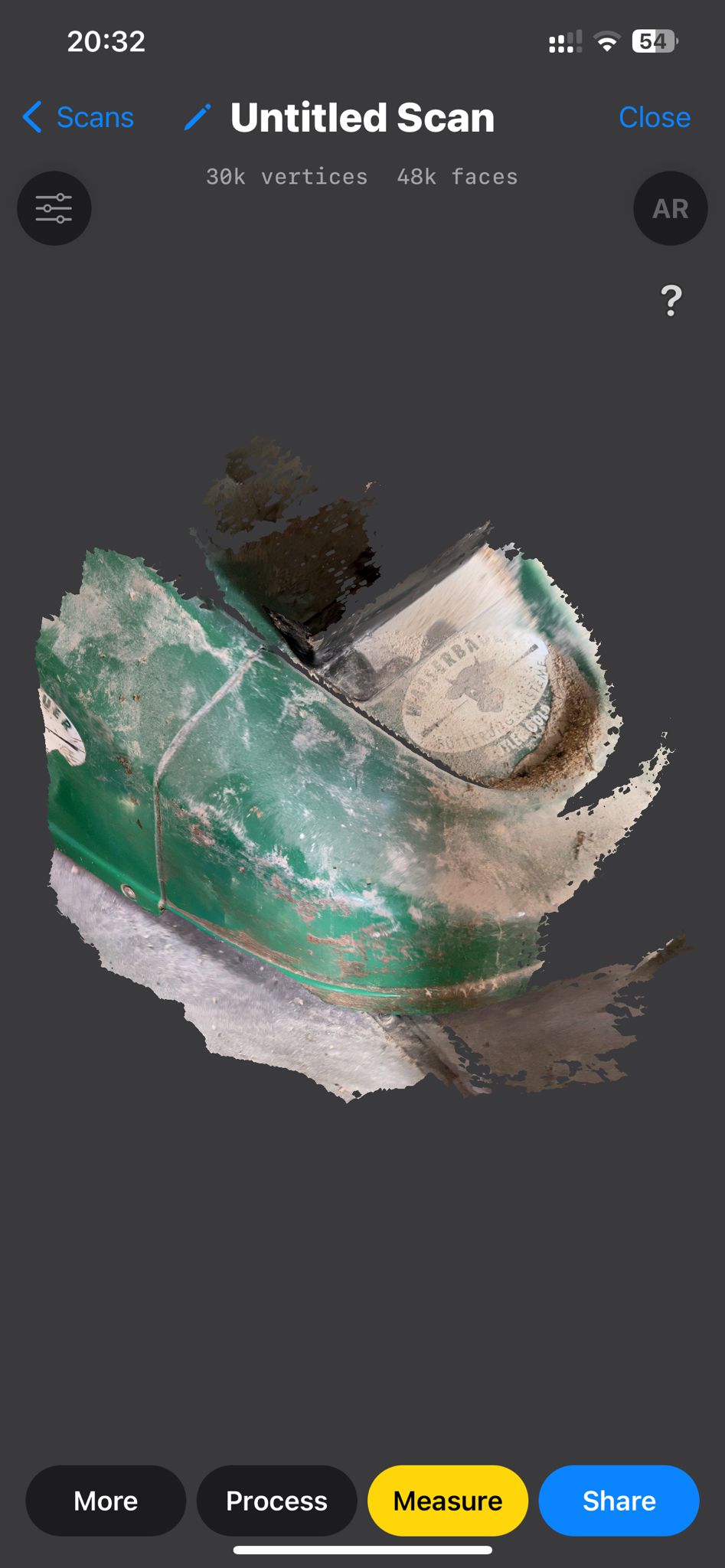

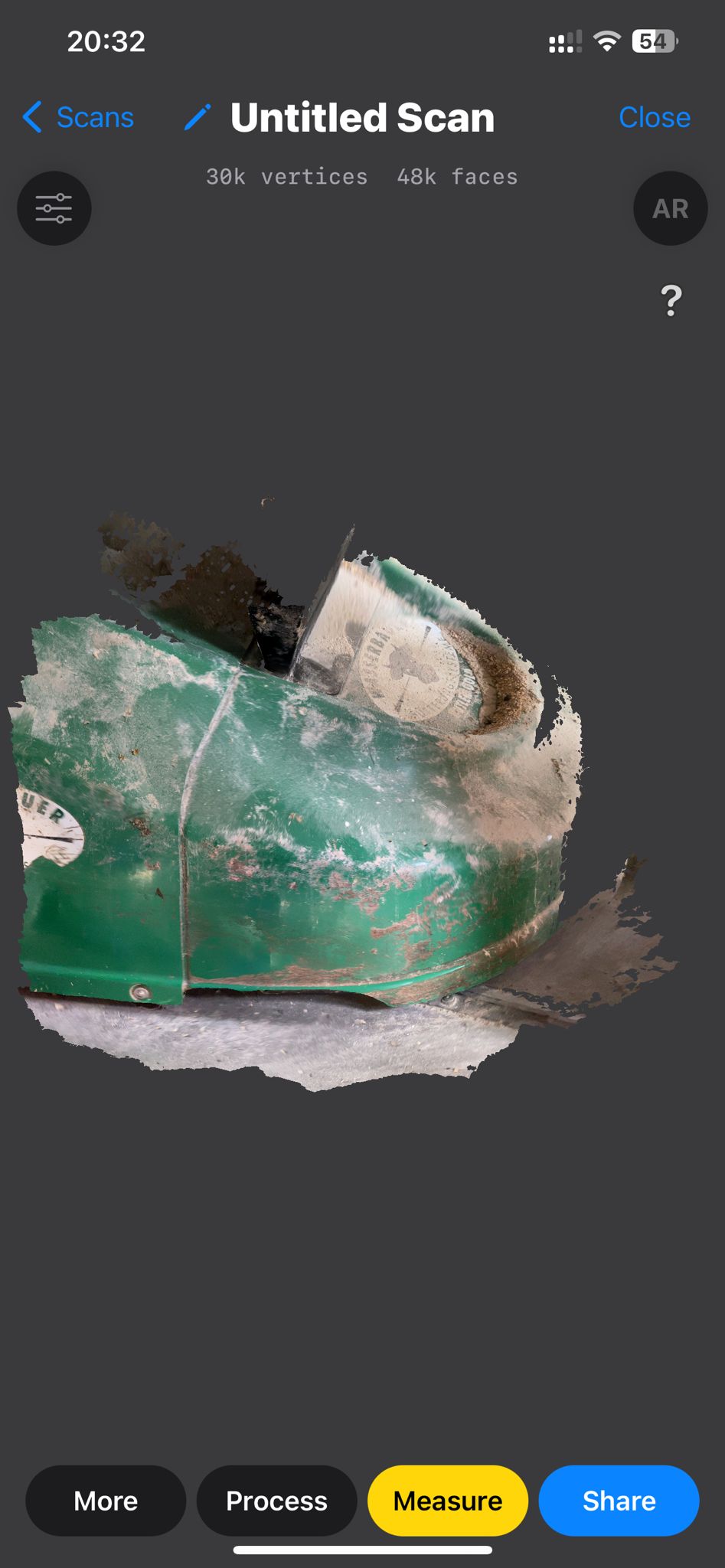

Die App “3D scanner App” fürs iPhone erlaubt sehr detaillierte Scans mit dem front FaceId Sensor zu machen. Der scan kann anschließend als STL oder OBJ Datei exportiert werden.

Hier ist nochmal die herausgebrochene Stelle im Detail zu sehen.

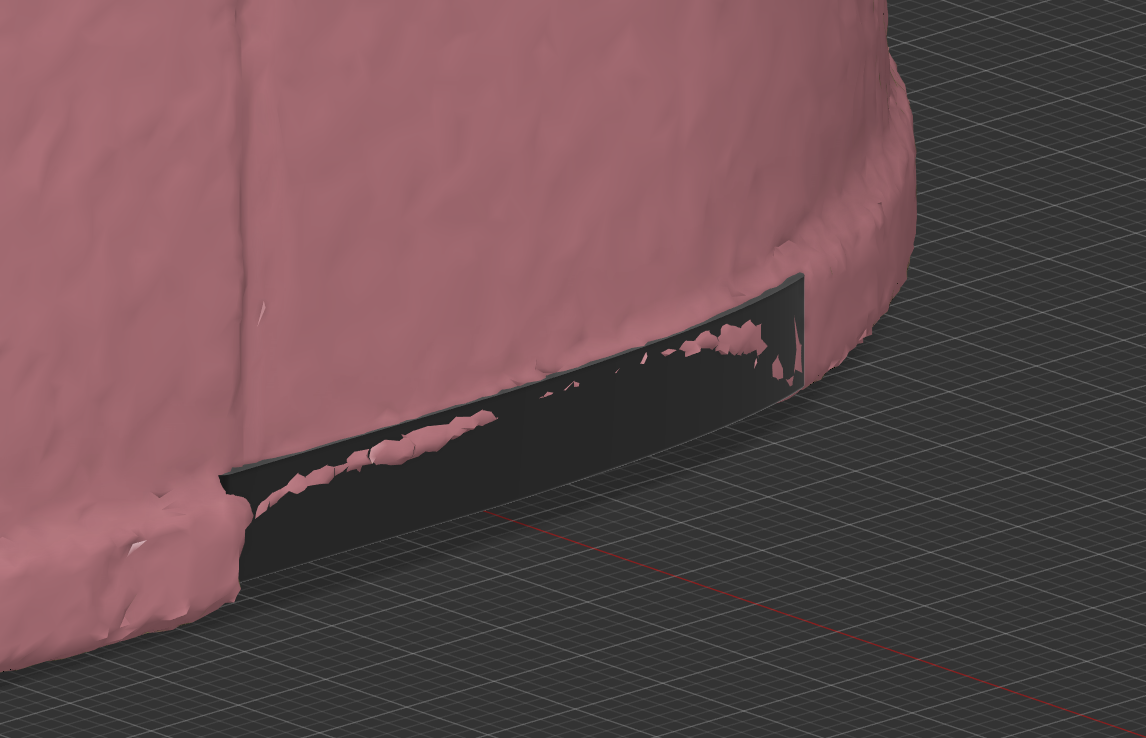

3D Render vom Roboter

Defektstelle am Roboter ohne Ersatzteil

Defektstelle am Roboter mit Ersatzteil
